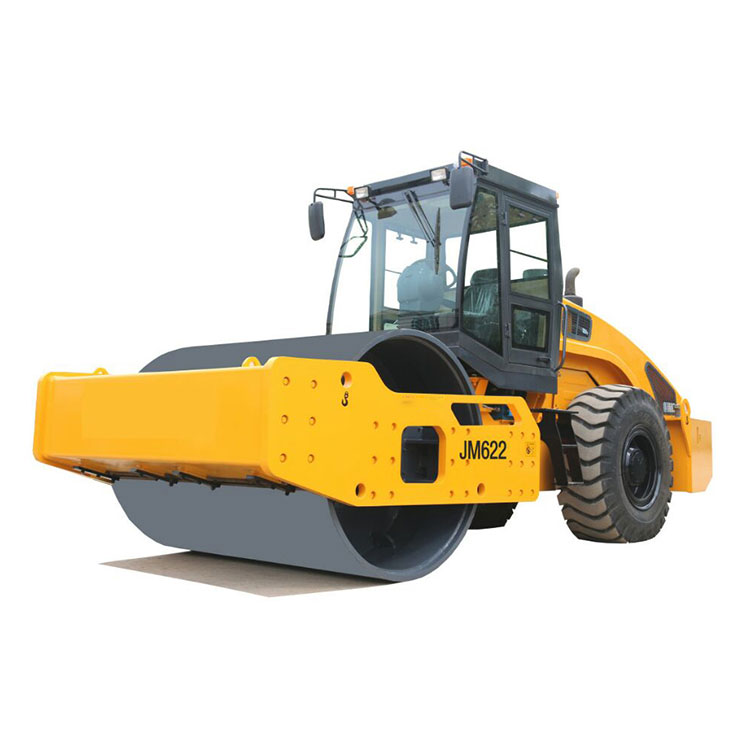

Висококачественият 20-тонен пътен валяк на Quan Yu, тежкотоварен самоходен вибрационен пътен валяк, способен ефективно да уплътнява различни почвени слоеве и скален пълнеж, е лидер в цялата индустрия в производителността на уплътняване, производителността на шофиране, маневреността, надеждността и обслужването и т.н. е идеалният избор за изграждане на висококачествени магистрали, летища, пристанища, железопътни линии, насипи и индустриални обекти.
Ролковата структура включва гладка ролка, ролка с канали и ролка с овчи крака. Лекото валцуване е най-често срещаното приложение, използвано главно за уплътняване на слоеве на пътната настилка. Използвайки механична или хидравлична трансмисия, той може да концентрира сила за уплътняване на изпъкнали части, с висока гладкост на уплътняване, подходящо за операции по уплътняване на асфалтова настилка.
СПЕЦИФИКАЦИИ НА ПЪТЕН ВАЛЯК SDLG RS8200 Механичен еднобарабанен вибрационен пътен валяк |
|||
ГАБАРИТЕН РАЗМЕР |
|||
Измерение |
6370x2320x3185 мм |
Широчина на вибриращото колело |
2150 мм |
Диаметър на вибриращо колело |
1600 мм |
Протектор на колелото |
1535 мм |
Междуосие |
3441 мм |
Минимален просвет |
407 мм |
Минимален радиус на завиване |
6600 мм |
Ширина на уплътняване |
2150 мм |
Теоретична степенуваемост |
30% |
Ъгъл на завиване |
35° |
ОБЩ ПАРАМЕТЪР |
|||
Общо работно тегло |
20000кг |
Разпределение на теглото на предното колело |
10000кг |
Разпределение на теглото на задното колело |
10000кг |
Номинална амплитуда (висока/ниска) |
2,0/1,0 мм |
Честота на вибрация |
28/35Hz |
Възбуждаща сила (висока/ниска) |
360/280kN |
Статично линейно натоварване |
455N/cm |
-- |
-- |
ДВИГАТЕЛ |
|||
Модел |
WEICHAI WP6G175E201 |
Тип |
Вграден, с водно охлаждане, четиритактов, директно впръскване |
Номинална мощност/скорост |
129kw/2000r/мин |
Обем на двигателя |
6.75L |
Диаметър/ход на цилиндъра |
105/130мм |
Максимален въртящ момент |
680N.m |
Емисионен стандарт |
Евро2 |
Коефициент на минимален разход на гориво |
≤215g/kWh |
ТРАНСМИСИОННА СИСТЕМА |
|||
Тип съединител |
Сух съединител с една плоча |
Тип трансмисия |
Превключване на силата на фиксирания вал |
Предавки |
напред 2 назад 3 |
Скорост на предна/задна предавка I |
0-2,5 км/ч |
Скорост на предна/задна предавка II |
0-4,9 км/ч |
Скорост на предна предавка III |
0-11,7 км/ч |
СПИРАЧНА СИСТЕМА |
|||
Тип работна спирачка |
Въздушна над хидравлична дискова спирачка |
Тип ръчна спирачка |
Ръчна барабанна спирачка |
КОРМИЛНАТА СИСТЕМА |
|||
Тип |
пълно хидравлично шарнирно управление |
Налягане в системата |
16Mpa |
Ъгъл на люлеене |
±35° |
-- |
-- |
ВИБРАЦИОННА СИСТЕМА |
|||
Тип |
Затворете системата |
Налягане в системата |
35Mpa |
ПЪЛНЕТЕ КАПАЦИТЕТ |
|||
гориво |
270L |
Хидравлично масло |
125L |
Двигател |
16л |
Предаване |
25L |
Задвижваща ос (главно задвижване и колело редуктор) |
16L+2x5L |
Спирачна система |
2л |
НАСТРОИКИ |
|||
стъпало |
Не е задължително |
-- |
-- |
Опаковане |
Гола опаковка. Опаковката на стоката трябва да бъде в съответствие със стандартната опаковка за износ на производителя, да е подходяща за транспортиране на дълги разстояния през океана и вътрешността. Продавачът трябва да вземе мерки срещу влага, удари и ръжда според специалните нужди на стоката. |
||
Производителят си запазва правото на техническа промяна/промяна за по-добро подобрение без предизвестие |
Напълно затворена кабина: напълно затворената кабина е оптимизирана ергономично, която е просторна и светла с широко зрително поле и добро уплътнение, така че да може да осигури удобна среда за шофиране.
Електрическа система: електрическата система за интегриран контрол улеснява проверката и поддръжката; стъпаловият инструментален клъстер осигурява високо взаимодействие човек-машина и наблюдение в реално време на работния статус на машината.
Капак на двигателя: електрически управляваният линеен задвижващ механизъм, предоставен за капака на двигателя, позволява отваряне на капака с един бутон до голям ъгъл, а частите за поддръжка са рационално разположени, за да улеснят поддръжката и обслужването.
Двигател: двигателят Weichai Deutz, приложен за този модел, се отличава със силна мощност, разход на гориво с около 18% по-нисък от преди и добра надеждност и се конфигурира с функцията за обогатяване при стартиране.
Усилена задвижваща ос: подсилената задвижваща ос на новия дизайн на SDLG се отличава с голяма носеща способност и висока надеждност.
Механична трансмисия с междинен вал: синхронизиращата трансмисия с три предавки за напред и две предавки за заден ход включва функция за неутрално стартиране и предупреждение за заден ход, което позволява стабилно и удобно превключване на предавките.
Вибрационна помпа, вибрационен двигател: използваните вибрационна помпа и вибрационен двигател PERMCO осигуряват стабилно качество и надеждна работа.
Рамка: рамката е заварена с качествени ламарини, отличаващи се с разумна структура, равномерно разпределено натоварване и висока товароносимост.
Шарнирно свързване на предни и задни рамки: предната рамка е шарнирно свързана със задната рамка чрез въртящ се сачмен лагер, осигуряващ лесно разглобяване и сглобяване, без поддръжка и надеждна работа.
Възбуждащ механизъм: възбуждащият механизъм, патентован от SDLG, осигурява висока консистенция на амплитудата и честотата от двете страни на вибрационния барабан и добър уплътняващ ефект; международно признатият вибрационен лагер осигурява голяма носеща способност, благоприятна стабилност и надеждност.
Радиатор: радиаторите са подредени в една линия, за да осигурят добър ефект на излъчване на топлина, а уплътнителната дистанция е проектирана да отделя хладната стая от горещата стая, като по този начин повишава ефективността на охлаждане.
Ръчен дросел с храпов механизъм: осигурен е ръчен дросел с храпов механизъм, който позволява да се зададе постоянна скорост за вибрираща работа и да съответства идеално на мощността на вибрационната помпа и подобрява ефекта на уплътняване като краен резултат.
OTR гумите се предлагат като опция, а подложките са модернизирани, за да задоволят разнообразните нужди на клиентите.
